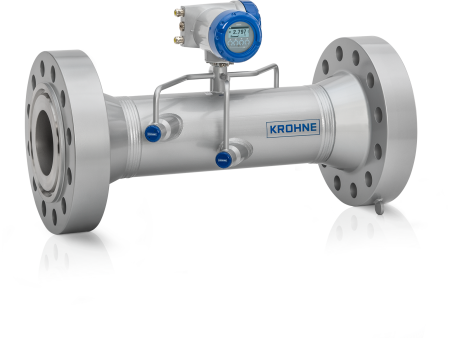

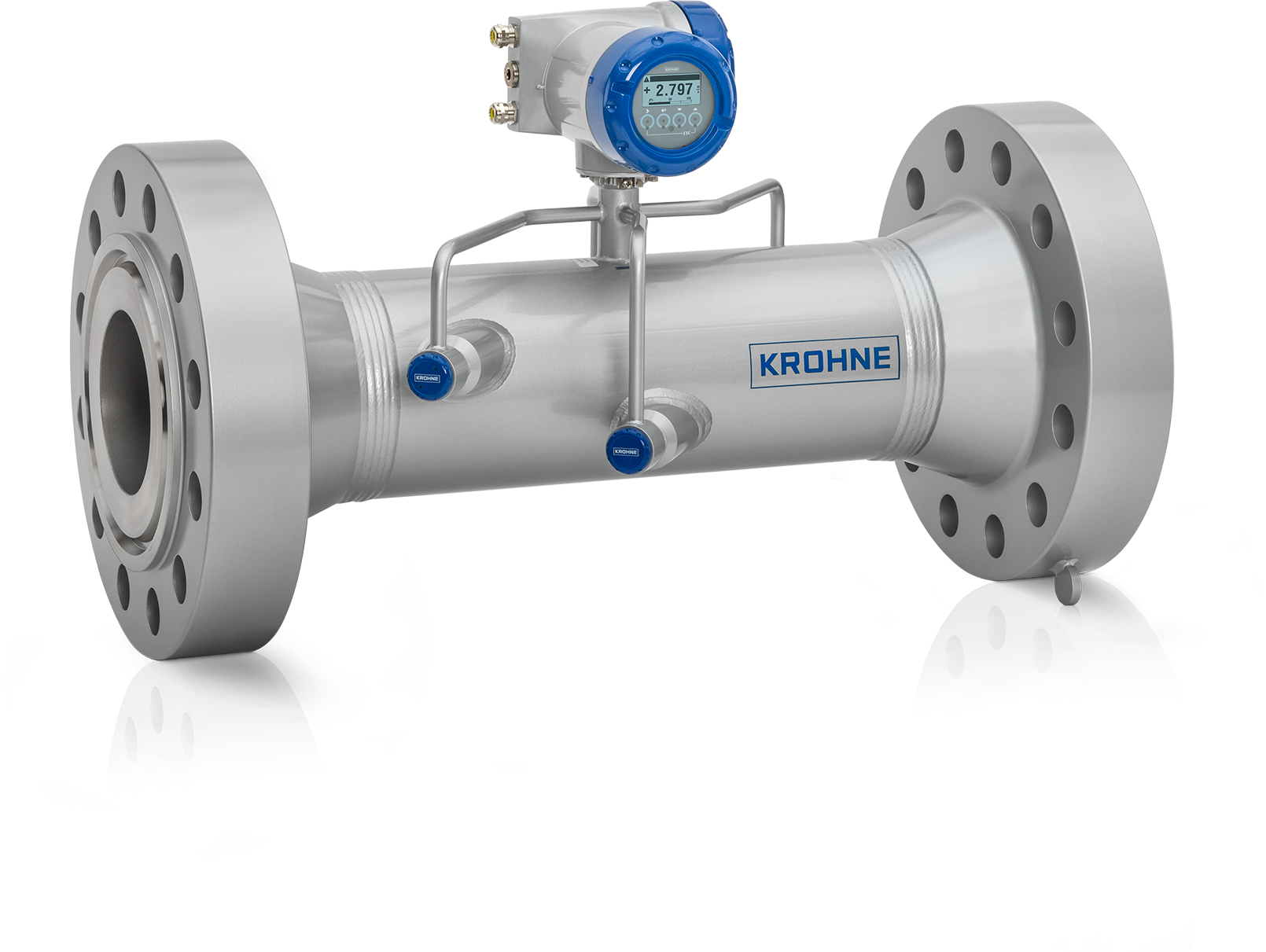

OPTISONIC 4400 HP

Débitmètre à ultrasons pour liquides à haute pression

  • Débitmètre à 2 faisceaux pour la mesure de débit de condensats, de l'alimentation à haute pression, de l'eau de vaporisation ou de l'injection d'eau
  • Pression de service jusqu'à 490 bar
  • Max. DN1000 / 40¨, jusqu'à ASME Cl 4500
  • 3 x 4…20 mA, HART®7, Modbus, FF, Profibus-PA/DP

OPTISONIC  4400 HP - Variante de petite taille haute pression (DN25 / 1¨)

Débitmètre à ultrasons OPTISONIC  4400 HP - Variante de petite taille haute pression (DN25 / 1¨)

L'OPTISONIC 4400 HP est un débitmètre à ultrasons à 2 faisceaux pour les liquides traités dans des conditions extrêmes, avec une pression de service élevée pouvant atteindre 490 bar / 7107 psi. Ce débitmètre est donc le choix parfait pour obtenir des mesures de débit précises du condensat, de l'eau d'alimentation à haute pression ou de l'eau de vaporisation dans les centrales d'énergie, ainsi que des mesures précises de l'injection d'eau dans la production pétrolière amont.

Sa conception à 2 faisceaux compense les profils de débit variables, ce qui permet de conserver un niveau identique de performances de mesure. Grâce à sa construction robuste entièrement soudée et à sa large plage dynamique, l'OPTISONIC 4400 HP peut se targuer d'une excellente stabilité dans le temps et ses coûts de fonctionnement et de maintenance sont minimums. Ce débitmètre est disponible en version compacte ou avec convertisseur de mesure version intempéries pour installation séparée. Ce débitmètre est disponible avec une large gamme de matériaux et de tailles et peut être utilisé dans des zones à atmosphère explosive. Des options de communication numérique et des fonctionnalités exhaustives de diagnostic viennent compléter les fonctionnalités de cet appareil.

Points forts du produit

  • Mesure de débit bidirectionnelle sur une large plage dynamique
  • Conforme aux exigences de l'industrie pétrolière et gazière : conforme NACE MR 175/103 et ISO 15156
  • Non sensible au profil de débit (nombre de Reynolds) et aux fluctuations du produit
  • Résistant aux produits corrosifs et abrasifs
  • Remplacement du transducteur sans interruption du process
  • Fonctions étendues de diagnostic de l’appareil et du process (selon NE 107)
  • Enveloppe de réchauffage en option
  • Raccordements à souder sur demande
  • Pas de maintenance périodique ou de réétalonnage nécessaires

Applications typiques

Généralités

  • Applications avec pressions de service élevées
  • Divers liquides conducteurs ou non conducteurs

Industrie pétrolière et gazière

  • Applications amont haute pression (p. ex., injection en puits)
  • Transport du pétrole

Centrales électriques conventionnelles et nucléaires

  • Circuits de transfert thermique
  • Eau d'alimentation de chaudière
  • Eau d'alimentation haute pression dans des centrales d'énergie combinées
